《DNF台服官方操作手册》

dnf台服吧

第一章 内容

第二章 Server Process功能介紹

• 第一节 Monitor Manager (df_manager_r)
• 第二节 Monitor (df_monitor_r)
• 第三节 GAME SERVER (df_game_r)
• 第四节 Auction (df_auction_r)
• 第五节 Point (df_point_r)
• 第六节 Coserver (df_coserver_r)
• 第七节 Channel_Bridge (df_bridge_r)
• 第八节 CHANNEL (df_channel_r)
• 第九节 Guild Server (df_guild_r)
• 第十节 DBMW (df_dbmw_r)
• 第十一节 Relay Server (df_relay_r)
• 第十二节 STUN (df_stun_r)
• 第十三节 Community(df_community_r)



第三章 Server & Process

• 第一节 Server Hostname
• 第二节 Server Process
• 第三节 Server Restart Considerations



第四章 DNF Server Process 流程图

第五章 DB 架构及功能介绍

• 第一节 DB STRUCTURE
• 第二节 STORE PROCEDURE
• 第一项 游戏统计剧本 ( 统计DB MASTER )
• 第二项 营收统计相关 (统计 DB master)
• 第三项 DB 备份相关 (只在SLAVE執行)
• 第四项 其他事项
• 第三节 DB Backup Jobs
• 第四节 定期维护作业


第六章 TenProtect 腾讯反外挂机制

• 第一节 合约规范
• 第二节 架构说明
• 第三节 新部署服务
• 第四节 更新服务及开关操作
• 第五节 注意事项



第七章 DNF机房配置图

第八章 DNF IP配置图

第九章 DNF实体网路架构

第十章 系统配置方式说明

• 第一节 系统配置设置
• 第二节 磁碟配置
• 第三节 System Core Setting
• 第四节 Server配置的环境CFG档案
• 第一项 Game Server
• 第二项 App Server
• 第三项 ChannelBridge
• 第四项 Stun Server
• 第五项 Relay Server
• 第六项 Channel Server



第十一章 DNF服务手动操作方式

• 第一节 Server Process
• 第二节 Log指令说明



第十二章 正式机开关机流程

• 第一节 开机流程
• 第二节 关机流程



第十三章 测试机开关机流程

第十四章 例行性维护排程表

第十五章 正式机维护更新流程

第十六章 其他作业事项

• 第一节 频道异动方式说明:
• 第二节 新增伺服器群组操作说明
• 第三节 DNF Game (df_game_r) Log



第十七章 异常状况处理

• 第一节 Server Process异常状况结束
• 第二节 DB Table断线，或者DB连线速度过慢
• 第三节 决斗场无法正常开启
• 第四节 无法正常启动游戏
• 第五节 Game Process CPU使用率超过90%
• 第六节 各程序终止处理方式



第十八章 各项目后台连接及介绍

• 第一节 SSLVPN
• 第二节 DNF DB监控后台
• 第三节 DNF 统计工具后台
• 第四节 GMTool


dnf台服吧

第二章 SERVER PROCESS功能介紹

第一節 MONITOR MANAGER (DF_MANAGER_R)

作用/特徵
管理monitor 程式,game server邀請全體group傳達的訊息 server group間傳達訊息 (麥克風 物品) 在group中套用活動
內部連結	外部連結
Monitor

第二節 MONITOR (DF_MONITOR_R)

作用/特徵
server group間阻止重複登入 和朋友, 隊員的聊天 登陸黑名單/ 朋友, 成員, 公會會員黑名單確認 將連線中的玩家踢下線 郵件發送時,通知的功能  伺服器認證 遊戲結束時,DB 處理期間禁止連線 套用burning time活動等各種活動  (game server 無需再啟動) 收集外掛玩家物品掉落率等資訊 死亡之塔內排名作業 在網頁上儲值的D幣變更套用
內部連結	外部連結
DBMW Monitor_Manage



第三節 GAME SERVER (DF_GAME_R)

作用/特徵
在Web認證帳號後,在game server上處理] Login_out  地下城等級和 地下城內遊戲進行處理 現金 購買處理 創角, 等級處理 出租 物品處理
內部連結	外部連結
Monitor Auction CoServer Relay Server STUN	Billing User Client



第四節 AUCTION (DF_AUCTION_R)

作用/特徵
遊戲內以拍賣場server啟動物品資訊時,從db那邊帶過來  拍賣場server 會將得標的物品寄出,透過monitor server傳送內容 game server結束時,收到傳達的 broadcast signal的話,會終止拍賣場的作用. game server被啟動的話,會自動運行  下載程式時,拍賣場流標的資訊可能會被損毀. 在網頁上儲值的D幣變更套用
內部連結	外部連結
GAME SERVER



第五節 POINT (DF_POINT_R)

作用/特徵
和Auction SERVER一樣功能,可使用現金進行交易, 不是遊戲內金幣
內部連結	外部連結
GAME SERVER



第六節 COSERVER (DF_COSERVER_R)

作用/特徵
阻止重複連線 (全部GAME SERVER 組) 獨立執行
內部連結	外部連結
GAME SERVER



第七節 CHANNEL_BRIDGE (DF_BRIDGE_R)

作用/特徵
分流資訊檔案的形成和傳送  從game server那邊收集分流 資訊收集(分流 on/off, 在線人數) 收集外掛玩家物品掉落率等資訊 死亡之塔內排名作業 在網頁上儲值的D幣變更套用
內部連結	外部連結
Channel DB



第八節 CHANNEL (DF_CHANNEL_R)

作用/特徵
從分流中繼server確認分流情報 傳送分流資訊到client端
內部連結	外部連結
ch_bridge	Client



第九節 GUILD SERVER (DF_GUILD_R)

作用/特徵
公會創立,加入,退出,解散時透過公會server套用
內部連結	外部連結
DBMW



第十節 DBMW (DF_DBMW_R)

作用/特徵
DB middleware 作用執行 隨著CFG 變更,分為 3種的 DBMW 伺服器認證 遊戲結束時,DB 處理期間禁止連線 套用burning time活動等各種活動  (game server 無需再啟動)
內部連結	外部連結
DB



第十一節 RELAY SERVER (DF_RELAY_R)

作用/特徵
Client 間無法連結 P2P時,作為中繼 獨立執行
內部連結	外部連結
Game Server	Client



第十二節 STUN (DF_STUN_R)

作用/特徵
以彼此其他 NAT堵住的 peer之間可進行P2P 通訊(UDP Hole puncing) 獨立執行
內部連結	外部連結
Game Server	Client



第十三節 COMMUNITY(DF_COMMUNITY_R)

作用/特徵
決鬥場 相關SERVER 決鬥場 Login, Logout 紀錄發生
內部連結	外部連結
Game Server

dnf台服吧

第三章 SERVER & PROCESS

第一節 SERVER HOSTNAME

SERVER名稱	說明	備註
GAME SERVER	以df_game_r 程式進行動作, 有分流結構的server	TP Process 程式啟動.
APP SERVER	以df_monitor_r, df_stat_r, df_guild_r, df_dbmw_r (monitor), df_dbmw_r (guild), df_dbmw_r (statics) 程式動作的server,各server組構成	df_dbmw_r是將一樣二元檔案隨著CFG的環境變數而跟著動作.
COMMON SERVER	df_bridge_r, df_manger_r, df_coserver_r, df_community_r 程式動作的server,全server共通使用
AUCTION SERVER	各server群的 df_auction_r, df_point_r 程式動作的server
CHANNEL SERVER	以df_chnnel_r 程式動作的server, 若同時在線人數增加,需要增設,各server組共通使用
RELAY SERVER	以df_relay_r 程式動作的server, 若同時在線人數增加,需要增設,各server組共通使用
STUN SERVER	以df_stun_r 程式動作的server, 各server組共通使用



第二節 SERVER PROCESS

서버명	GAME SERVER	APP SERVER	COMMON SERVER	CHANNEL SERVER	RELAY SERVER	STUN SERVER	AUCTION SERVER
程式名稱	df_game_r * 10(物理server別)	df_monitor_r	df_bridge_r	df_channel_r	df_relay_r * 15	df_stun_r	df_auction_r * 3 (每組server實行)
	TP Process (實體server別)	df_guild_r	df_manger_r				df_point_r * 3 (每組server實行)
		df_statics_r	df_coserver_r
		df_dbmw_r (monitor)	df_community_r
		df_dbmw_r (guild)
		df_dbmw_r (statics)



第三節 SERVER RESTART CONSIDERATIONS

用途	Host名	外部 IP	伺服器重啟與否	重啟之後 需要確認的事項
web	webSvr	203.69.93.90	重啟前 請先向 neople確認	確認 http demon 啟動與否
web	watchdog	203.69.93.148	重啟前 請先向 neople確認	確認 mysql, http, postfix  demon 啟動與否
web	Manager	203.69.93.161	重啟前 請先向 neople確認	確認 mysql, http  demon 啟動與否
web	BugReport	203.69.93.164	維護時可以	確認 xinetd(rsync), postfix  demon 啟動與否
	LogTool	203.69.93.151	重啟前 請先向 neople確認	重啟前 請先向 neople確認
DB 全部			重啟前 請先向 neople確認	Neople 需要確認
	stageSvr1	203.69.93.201	絕對禁止重啟	被強制重啟時, 務必要向neople確認
	stageSvr2	203.69.93.202
	stageSvr3	203.69.93.203
	stageSvr4	203.69.93.204
GAME	GameSvr01	203.69.93.2	維護時可以
GAME	GameSvr02	203.69.93.3
GAME	GameSvr03	203.69.93.4
GAME	GameSvr04	203.69.93.5
GAME	GameSvr05	203.69.93.6
GAME	GameSvr06	203.69.93.7
GAME	GameSvr07	203.69.93.8
GAME	GameSvr08	203.69.93.9
GAME	GameSvr09	203.69.93.10
GAME	GameSvr10	203.69.93.11
GAME	GameSvr11	203.69.93.12
GAME	ChannelBridge	203.69.93.51
GAME	channelSvr1	203.69.93.52
GAME	channelSvr2	203.69.93.53
GAME	channelSvr3	203.69.93.54
GAME	appSvr1	203.69.93.61
GAME	appSvr2	203.69.93.62
GAME	appSvr3	203.69.93.63
GAME	stunSvr1	203.69.93.71
GAME	stunSvr2	203.69.93.72
GAME	stunSvr3	203.69.93.73
GAME	relaySvr1	203.69.93.81
GAME	relaySvr2	203.69.93.82
GAME	relaySvr3	203.69.93.83
GAME	auctionSvr	203.69.93.91
GAME	firstserver1	203.69.93.92
GAME	firstserver2	203.69.93.93



dnf台服吧

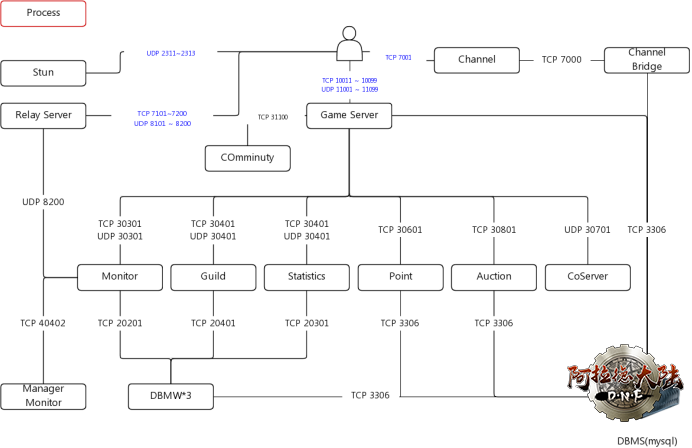

第四章 DNF SERVER PROCESS 流程圖



dnf台服吧

第五章 DB 架構及功能介紹

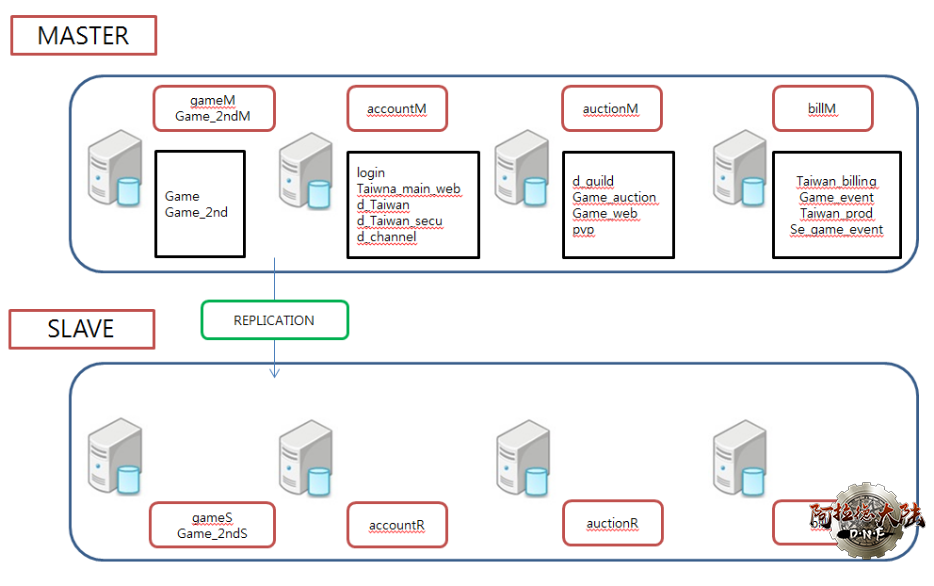

第一節 DB STRUCTURE



第二節 STORE PROCEDURE

第一項 遊戲統計劇本 ( 統計DB MASTER )

※參照st_taiwan_server, st_taiwan_game DB中處理對象統計TABLE模式

執行週期	劇本名	說明	處理對象統計TABLE
1分鐘一次	/root/bin/max_count_v2.php	1分為單位, 各伺服器的最高同事在線	max_count_v2
5分鐘一次	/root/bin/st_script_5min.sh	各pvp, channel同時在線	max_count_pvp, max_count_channel
30分鐘一次	/root/bin/log_client_ting_stat_time.php	client ting的資訊	client_ting_stat_time
每天 00點 10分	/root/bin/auction_script.sh	拍賣場統計	auction_day, auction_item_top100, auction_reg_top50, auction_item_day
每天 02點 00分	/root/bin/member_info.php	帳號資訊統計 ( 每天更新 )	member_info
每天 02點 30分	/root/bin/member_info_view.php	帳號資訊view table統計	member_info_view
每天 03點 00分	/root/bin/stat_to_member_info.php	帳號資訊統計 ( 每天更新 )	member_info
每天 03點 10分	/root/bin/stat_to_charac_info.php	角色資訊統計	charac_info_all
每天 03點 20分	/root/bin/log_fatigue.php	疲勞度統計	log_fatigue
每天 03點 30分	/root/bin/log_charac_create.php	新創角統計	create_charac_view
每天 03點 35分	/root/bin/log_charac_lev.php	各等級別角色統計	log_charac_lev
每天 03點 45分	/root/bin/log_fatigue_charac.php	各角色疲勞度統計	log_charac_play
每天 04點 00分	/root/bin/log_maxmoney.php	各角色持有金幣資訊統計	log_maxmoney
每天 04點 00分	/root/bin/new_log_money.php	各角色持有金幣資訊統計	log_money, log_item_stat_view
每天 04點 10分	/root/bin/log_pay_coin.php	各角色別復活幣持有統計	log_pay_coin
每天 04點 15分	/root/bin/log_coin.php	各角色別持有復活幣資訊	log_coin
每天 04點 30分	/root/bin/log_uv_dwm.php	日, 周, 月間登入  UV 統計	login_uv_day, login_uv_week, login_uv_month
每天 04點 40分	/root/bin/log_uv.sh	日間 UV統計和 log_dailry_report, log_main_stat 統計	login, log_uv, log_daily_report, log_main_stat
每天 04點 50分	/root/bin/log_uv_playtime.php	各角色別遊戲登入集中 時間統計	log_uv_period
每天 05點 00分	/root/bin/log_fatigue_old_confirm.php	各角色疲勞度統計 V2	log_fatigue_old_confirm
每天 06點 30分	/root/bin/hack_charac_levup.php	不正當玩家角色升等統計	hack_charac_levup
每天 07點 00分	/root/bin/new_member_secede_return_view.sh	歸還者統計	log_member_secede_return_view
每天 08點 30分	/root/bin/log_secret_shop_stat.sh	商城統計	log_secret_shop
每天 08點 40分	/root/bin/log_dungeon_entrance.sh	地下城入場統計	log_dungeon_entrance
每天 09點 00分	/root/bin/log_punish_hack.php	不正當玩家統計	dnf_hack_log_temp, dnf_hack_log, dnf_hack_stat, dnf_hack_stat_total, clean_pad_stat, trade_top



執行週期	劇情名	說明	處理對象統計tabke
每天 09點 00分	/root/bin/new_log_uv_v4.php	日間 UV 統計和 log_dailry_report, log_main_stat ,log_fatigue 統計	log_fatigue_stat, log_uv, log_daily_report, log_main_stat
每天 09點 10分	/root/bin/new_new_log_uv_ext.php	歸還者現況統計	log_uv
每天 09點 30分	/root/bin/new_log_fatigue2.sh	疲勞度統計	log_fatigue_new
每天 09點 50分	/root/bin/log_join_present.php	登入現況統計	log_join_present
每天 10點 00分	/root/bin/user_price_index_avg_price_week_insert.sh	玩家物品獲得統計	user_price_index_avg_price_week
每天 10點 00分	/root/bin/log_main_stat_update.php	ting統計	log_main_stat
每天 10點 00分	/root/bin/log_item_drop_v1.php	物品掉落統計	log_item_drop_stat
每天 10點 10分	/root/bin/login_week_ratio_view.sh	每周登入現況統計	login_week_ratio_view
每天 10點 30分	/root/bin/daily_script_v3.sh	玩家金幣, 復活幣現況統計	money_top100, coin_top100, gini_aggregate, gini_view, log_punish_money, log_pay_coin
每天 11點 00分	/root/bin/log_blood_enter_count.sh	各角色別 blood 地下城入場現況統計	log_blood_charac_count_new
每天 15點 00分	/root/bin/new_fatigue_battery.php	各疲勞度金幣現況統計	log_gold_stat_view



第二項 營收統計相關 (統計 DB MASTER)

※參照taiwan_prod DB中處理對象統計模式

執行週期	名稱	說明	處理對象
每天 04點 00分	/root/bin/log_sales.php	統計營收TABLE	sales_main_view, sales_distribution_aggregate, sales_distribution_view, sales_pattern_view, sales_cate_view

第三項 DB 備份相關 (只在SLAVE執行)

執行週期	名稱	說明(參照)	備份目錄	執行DB	備份期間
每天 03點 30分	/root/bin/dnf_backup.sh	每日 Snapshot Full Dump Backup	/dblab/backup	GAME1, GAME2, Account, Log, Event, Web	10天

※ 備份期間中,隨著DB容量不同而有可能變更. (需要SE的管理 )

第四項 其他事項

執行週期	名稱	說明	執行 DB
1分一次	/root/bin/cpu.io.sh	DB server CPU 和 IO  檢視劇本	MASTER / SLAVE 全部執行
10分一次	/root/bin/slave_check.sh	SLAVE狀態確認劇本 ( 使用show slave status 命令語 )	只有SLAVE執行

※ neople DB團隊為了支援臨時的管理,所新增的流程 .



第三節DB BACKUP JOBS

檔案名稱：dnf_backup.sh

第四節 定期維護作業

Game 2nd DB (包裹打包作業)

§ 現在TABLE rename Rename table postal to postal_YYYYMMDD; § 產生新的TABLE Create table postal like postal_YYYYMMDD; § 新產生的TABLE中的DATA insert Insert into postal (select * from postal_YYYYMMDD where (delete_flag=0 and occ_time >= date_add(now(), interval -14 day)) or unlimit_flag=1);



Game 2nd DB (信件整理作業)

· 現在TABLE rename Rename table letter to letter_YYYYMMDD; · 產生新的TABLE Create table letter like letter_YYYYMMDD; · 新產生的TABLE中的DATA insert Insert into letter (select * from letter_YYYYMMDD where reg_date >= date_add(now(), interval -14 day) or stat=3;



Game 2nd DB (User items 整理作業)

· 現在TABLE  rename Rename table user_items to user_items_YYYYMMDD; · 產生新的TABLE Create table user_items like user_items_YYYYMMDD; · 新產生的TABLE中的DATA insert  Insert into user_items (select * from user_items_YYYYMMDD where expire_date >= date_add(now(),interval -14 day) and stat not in (1,5)); Insert into user_items (select * from user_items_YYYYMMDD where expire_date ='0000-00-00 00:00:00' and stat not in (1,5)); · 舊的TABLE中的DATA insert Insert into user_items_history (select * from user_items where stat in (1,5));



dnf台服吧

第六章 TENPROTECT 騰訊反外掛機制

第一節 合約規範

【Tencent 方責任】		相關責任項目
T-1	指派一名技術人員，與 Garena 和 Neople 一起進行每週定期維護。正式服開機前，由該技術人員確認所有正式機的 TP 相關設定。
T-2	每次進行 TP 更新後 (包含 Server 和 Client)，需以信件提供 Patch note 給 Garena 和 Neople。
T-3	每次 TP 更新後的 24 小時內，需要有人員 on call 處理緊急狀況。	N-2、G-7
T-4	信件請直接同時寄給 Garena 和 Neople。技術內容請盡量以英文寫作。	N-3、G-8
T-5	定時清除正式機的 Log 檔，須確保不能超過 home/ 100 G、tmp/ 10 G 的容量。	N-1、G-1
T-6	提供安全方案文件列表。	N-4



【Neople 方責任】		相關責任項目
N-1	"不要" 更新、複製、刪除任何 TP 相關的文件，包含 log 檔。	T-5、G-1
N-2	每次 TP 和遊戲更新後的 24 小時內，需要有人員 on call 處理緊急狀況。	T-3、G-7
N-3	TP 相關信件請直接同時寄給 Garena 和 Tencent。技術細節內容需接受英文信件溝通。	T-4、G-8
N-4	如果更新內容中，包含 TP 安全方案文件列表中的文件，需要與 TP 團隊進行確認。	T-6
N-5	檢查 antisvrimport_conf.xml，確保 debug mode 為關閉狀態。	G-10



【Garena 方責任】		相關責任項目
G-1	"不要" 刪除任何 TP 相關的文件，包含 log 檔。	T-5、N-1
G-2	df_game_r 和 TP 服務需要使用同一帳號運行。
G-3	TP process 需要先於 df_game_r process 啟動。
G-4	clean_g3_mmap.h 只能在 df_game_r 和 TP processes 都停止的情況下才能調用。
G-5	每次 df_game_r 需要重新啟動時，都在 df_game_r 和 TP Processes 停止後，先調用 clean_g3_mmap.h，再啟動 df_game_r 和 TP Processes。
G-6	正式機的 TP 服務由 Garena 系統人員派專人統一操作，包括啟動、停止和更新。
G-7	每次 TP 和遊戲更新後的 24 小時內，需要有人員 on call 處理緊急狀況。	T-3、N-2
G-8	TP 相關信件請直接同時寄給 Neople 和 Tencent。若技術交流內容為中文或韓文，需協助翻譯；技術細節可能提供英文信件。	T-4、N-3
G-9	建立 check list 機制，對更新文件設定 check 表，用於版本發布前核對，避免更新錯誤的情形。
G-10	檢查 antisvrimport_conf.xml，確保 debug mode 為關閉狀態。	N-5
G-11	負責正式機開機前的最後確認，包含 debug mode、檔案權限、同步是否正確、腳本是否正確等。
G-12	df_game_r服务器ip列表变更时，包括服务器新上线、服务器替换、服务器下线都需要提前通知TP团队进行相应变更，在TP团队check ok后，才可对外开放。



【郵件清單】
T	"longma(马跃磊)" <longma@tencent.com>, "godsu(苏德新)" <godsu@tencent.com>, "senlyzhang(张胜利)" <senlyzhang@tencent.com>,  "hectorxqying(应小全)" <hectorxqying@tencent.com>, "baikepeng(彭青白)" <baikepeng@tencent.com>, "nathanchen(陈冬)" <nathanchen@tencent.com>, "windywen(温超)" <windywen@tencent.com>, "zhihongyang(杨志宏)" <zhihongyang@tencent.com>, "raulzhu(朱德松)" <raulzhu@tencent.com>,  "edgarfeng(冯水坚)" <edgarfeng@tencent.com>
N	twdf@neople.co.kr, i-license-3part@nexon.co.kr, jennifer0831@neople.co.kr
G	garenatw-ss@garena.com <garenatw-ss@garena.com>,  "garenatw-dnfgo@garena.com" <garenatw-dnfgo@garena.com>,  "chenbi@garena.com" <chenbi@garena.com>, "liuch@garena.com" <liuch@garena.com>, "yenj@garena.com" <yenj@garena.com>,  唐忠華 Ruby Tang <tangr@garena.com>, 盛曉敏 Minna Sheng <shengm@garena.com>, 林倖妃 faye_lin <linfaye@garena.com>



【更新後 24 小時 on call 人員】
T	longma(马跃磊) <longma@tencent.com>
N	請提供指派人員及聯絡方式
G	Lu Mars <lum@garena.com>, Nix Fang方子文 <fangn@garena.com>



第二節架構說明

1. 硬體需求:

服務	機型	數量	備註
基礎服務	C1	6	100萬線上以內不需要增加
日誌存儲	TS3	4	100萬線上以內不需要增加
資料庫	A5	6	50萬線上以內不需要增加
邏輯服務	C1	3	每5萬線上用戶需增加一台
處罰判定	C1	1
日誌分析	C1	N	每個大區一台伺服器



2. 配置項目規格:

	參考基本配置			額外需求
機型	CPU	記憶體	磁片	是否需要內網IP	是否需要公網IP	作業系統	Raid需求
C1	數量：1個	8G	500G	需要	不需要	SUSE Linux Enterprise Server 11 (x86_64) 2.6	不需要
	四核 2.5GHz及以上
A5	數量：1個	32G	12*146G	需要	不需要	SUSE Linux Enterprise Server 11 (x86_64) 2.6	需要
	四核 2.0GHz及以上
TS3	數量：1個	8G	12*1TB	需要	不需要	SUSE Linux Enterprise Server 11 (x86_64) 2.6	需要
	四核 2.0GHz及以上

（以上機器需求為初期階段的必須資源，後續如出現更高的安全風險，需要接入更多的對抗方案，屆時機器方面的需求也會相應增加。）

	参考基本配置	额外需求
机型	磁盘	Raid需求	分区需求
A5	12*146G	需要(2Raid1+6raid5)+(4raid5)	1）、2块磁盘采用2RAID1，作为系统分区
			/：10G
			/usr/local：20G
			/data：剩余空间
			2）6块磁盘采用6RAID5，作为/data1
			3）其他4块磁盘使用另外raid卡，采用4RAID5，作为/data2
TS3	12*1TB	需要(2Raid1+6raid5)+(4raid5)	1）、2块磁盘采用2RAID1，作为系统分区
			/：10G
			/usr/local：20G
			/data：剩余空间
			2）6块磁盘采用6RAID5，作为/data1
			3）其他4块磁盘使用另外raid卡，采用4RAID5，作为/data2



3. 頻寬：內網頻寬每10萬線上需要300Mbps。



4. Gameserver資源佔用：Gameserver上需要運行接入的安全程式，cpu需佔用0.5個核，記憶體500M, 硬碟4G。



提供給運維操作的安裝包為.tgz格式，安裝包中已預先創建好的目錄結構，此外含有安全服務對應的二進位檔案、服務啟停腳本和清理腳本等。

Linux安裝包解壓後的目錄結構如圖1所示：



     圖1 Linux安裝包目錄結構



其中二進位檔案和腳本均在secsvr/bin目錄下，

SDK組件：libantisvrimport.so

二進位進程：gunnersvr、secagent、zergsvr

啟停腳本：tss_svr.sh、start_secagent.sh、stop_secagent.sh、reload_secagent.sh

清理腳本：clean_g3_mmap.sh



TP的相關檔一共存在於4個目錄：

1. /home/neople/secsvr/  ：TP的進程相關的檔都在目錄

2. /home/neople/game/ : libantisvrimport.so，不需要Neople提供，由TP直接提供給Garena。

                                                antisvrimport_conf.xml，不需要Neople提供，目前在正式機上沒有這個檔。

3./tmp/ : 放置由libantisvrimport.so創建的檔，包括以下：

                  tss_sdk_*.log*：so列印的log檔,會在當天內，隨時間的增加而增長，正常情況下不超過10MB。不需清理，TP只保留當天的log檔。

                  tss_sdk_shm_user*: so的使用者管理共用記憶體檔，大小固定，不能清理

                  dp_*: dp的關鍵設定檔，大小固定，不能清理

                 tss_sdk_game_svr_id_pool_file* ：通道id控制檔，佔用空間小於1kB，不能清理

4./dev/shm : 放置由TP Process生成的共用記憶體檔



第三節 新部署服務

部署步驟：

（1）增加配置伺服器上對應的資訊

在新機器上新部署一套SecAgent服務前，需要聯繫平臺組同事預先在配置伺服器上添加對應的配置，否則服務進程啟動時拉不到配置會導致服務啟動失敗。需要提供的資訊為機器的IP位址，遊戲ID和大區號。

(G3全服後)當運維處遊戲伺服器IP列表有變更時，如增加、刪除機器，增加大區等，需要至少提前一天通知安全平臺組同事。



相關同事：stefzhou, sasukeliu



（2）安裝secagent服務

解壓安裝包後(默認解壓到目前的目錄)，將SDK對應的.so檔和secsvr目錄放到對應的目錄下即可。安裝包默認將SO和secsvr子目錄解壓到目前的目錄下。

比如對於DNF遊戲，其SO和secsvr目錄均存放在/data/home/user00/game/目錄下，則只需將安裝包拷貝到game目錄下，然後在目前的目錄下解壓即可：

$ cp INSTALL_PKG.tgz /home/neople

$ cd /home/neople

$ tar zxvf INSTALL_PKG.tgz



安裝好SO和二進位後，需要檢查當前SO和二進位版本號是否為發佈的版本。版本號查看方法可見第四節的說明。



（3）檢查環境

由於服務進程需要寫共用檔，所以要檢查是否已經正常掛載了/dev/shm設備；若沒有掛載則需要手動掛載(注：需要root許可權)：

# mount /dev/shm



（4）啟動遊戲伺服器進程

啟動遊戲伺服器時會載入SDK SO，保證遊戲伺服器進程能正常啟動。



（5）啟動SecAgent安全服務

在（1）~（4）都OK之後就可以啟動SecAgent服務了：

# 若secsvr放在目前的目錄下

$ cd /home/neople/secsvr/bin ## 啟動腳本所在目錄

$ sh start_secagent.sh ## 啟動secagent服務

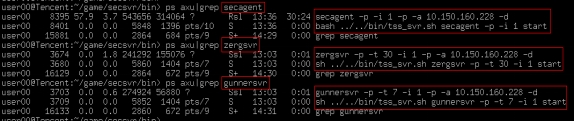

啟動服務完成後，ps查看進程是看到secagent、zergsvr、gunnersvr三個二進位進程，三個tss_svr.sh腳本：





其中sh ../../bin/tss_svr.sh是啟停腳本，每個進程啟動、停止都由這個腳本拉起；同時還監控二進位進程是否正常運行，如果進程意外停止，tss_svr.sh腳本會自動拉取對應的二進位進程。



服務是否啟動成功需要檢查以下幾個方面：

（a）啟動時是否有錯誤log；

（b）日誌檔是否有錯誤log；

（c）帳單是否正常。



如果啟動有問題可參考相關運營文檔或聯繫平臺組開發同事幫忙定位處理。



（6）核對使用者資料是否正常

啟動成功後，還需要核對secagent的帳單，確認secagent進程與後端伺服器資料通信正常。檢查secagent帳單，看是否有後端伺服器下發的資料包，簡單方法如下：

# secagent log所在目錄

$ cd /home/neople/secsvr/run/secagent/log

$ tail -f secagent_bill_20120907.log |grep 404921490 ## 404921490為測試的uin號碼



然後登錄遊戲，進入對應的大區和頻道，看是否有"secsvr notify is change svr"和"secsvr notify rpcode crypt info"這兩條帳單，如下所示：





若有則說明secagent與後端伺服器通信ok；若沒有對應的帳單，則說明資料通道不正常，需要聯繫平臺組同事幫忙排查問題。



相關同事：sasukeliu,errayzhao

第四節 更新服務及開關操作

更新步驟：

（1）停止遊戲伺服器進程；

（2）停止SecAgent服務元件

# 若secsvr放在目前的目錄下

$ cd /home/neople/secsvr/bin ## 啟停腳本所在目錄

$ sh stop_secagent.sh ## 停止secagent服務



（3）運行清理腳本

# 若secsvr放在目前的目錄下

$ cd /home/neople/secsvr/bin ## 啟動腳本所在目錄

$ sh clean_g3_mmap.sh ## 運行清理腳本



（4）更新SO和二進位

由於安裝包在不指定輸出目錄的情況下，預設解壓到目前的目錄，所以僅需將安裝包複製到工作主目錄(如/data/home/user00/game/)，然後目前的目錄下解壓即可覆蓋更新SDK SO和secagent二進位檔案：

$ cp INSTALL_PKG.tgz /home/neople/secsvr/bin

$ cd /home/neople/secsvr/bin

$ tar zxvf INSTALL_PKG.tgz # 解壓後覆蓋掉舊版本的SO和secagent二進位檔案



（5）驗證版本資訊

檢查更新後的SO和secagent二進位檔案的版本號是否為需要更新的版本。版本號驗證方式見第4節描述。



（6）啟動遊戲伺服器進程

啟動時檢查SO是否已經被正確載入。



（7）啟動SecAgent安全服務

啟動方式和注意事項同上一節"(5)啟動SecAgent安全服務"小結所述。

 驗證版本資訊

4.1 SDK版本資訊

運行objdump查看so的版本號是否為需要發佈的版本：

$ objdump -Dx libantisvrimport.so |grep SONAME



如下圖所示的SO版本號為191：

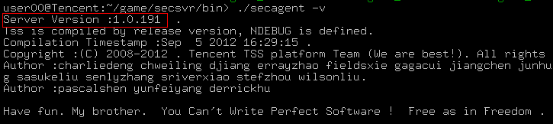

4.2 二進位進程版本資訊

查看SecAgent服務對應的二進位版本號直接加-v參數即可，注意SecAgent服務對應secagent、zergsvr、gunnersvr三個二進位進程。

如下圖所示，對應的版本號為191版本：









第五節 注意事項

µ /home/neople/secsvr/bin/clean_g3_mmap.sh：這個腳本的功能是清理TP業務的各種臨時文件、共享內存文件等。在df_game_r和TP process都運行的情況下禁止調用。只能在df_game_r和TP業務停止的狀態下才能調用。此腳本實質為清零腳本，在緊急情況下，Garena的技術人員可以在df和TP停機後，調用此腳本，再啟動tp和df解決部分緊急問題。

µ TP業務的啟動順序：在任何df_game_r停機的情況下，都推薦在df_game_r啟動之前，調用clean腳本，啟動TP後再啟動df_game_r

µ 和TP有關的任何不確定操作，麻煩諮詢longma或者其他TP技術接口，並溝通操作的原因、實施方案等。

µ Gameserver開服、停服、擴容、下架等變更時需要知會tencent，並提供變更的iplist, iplist需要包含IP和大區號。

µ Garena需要提供必要的運維人力以支撐Tencet許可權下的機器的現場應急處理（如機器故障時需要進行重啟、更換等）。

µ 版本發佈之前至少預留3個工作日供Tencent對用戶端進行保護工作。

µ 戶端DNF.exe每個版本exe及相應的map檔需要提供給Tencent，其中map盡可能提供明文map。

dnf台服吧

第七章 https://docs.google.com/a/garena.com/spreadsheet/ccc?key=0AoHLF0zfSxFGdFBTS19OS3NlMTg0UTg4eE15NEMyWVE#gid=18

dnf台服吧

第八章 https://docs.google.com/a/garena.com/spreadsheet/ccc?key=0AgVCk_rGjNn3dFVXREI0Nzl2ZnJuN1JNWDJaZ09mOFE#gid=1

dnf台服吧

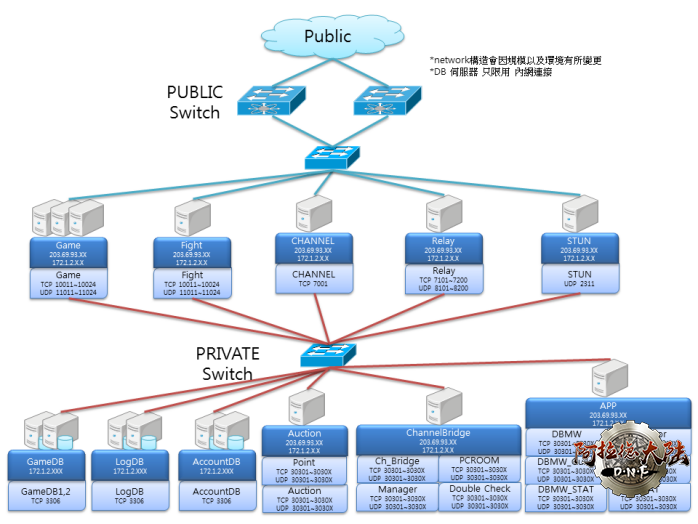

第九章 DNF實體網路架構



種類	SERVICE	NETWORK	使用PORT	外部(玩家) 是否開啟
Game	Game Server	public/private	TCP 10001 ~ 10099	YES
			UDP 11001 ~ 11099	YES
			TCP 20000 ~ 21000	YES
Game Application	UDP Server (STUN)	public/    -	UDP 2311 ~ 2313	YES
	Channel Server	public/private	TCP 7001	YES
	BUGDUMP	public/private	TCP 80	YES
	Relay	public/private	TCP 7101 ~ 7300	YES
		public/private	UDP 8101 ~ 8300	YES
Web	Web_Login	Public	TCP 80, 443	YES

dnf台服吧

第十章 系統配置方式說明

第一節 系統配置設置

· CentOS 5.8 版本 (64bit)
設置為NEOPLE提供的 ISO 圖片

Timezone : SERVER被設置完成的當下時間
# neople - time syncronize 0 */12 * * * root /usr/sbin/ntpdate -s time.stdtime.gov.tw && hwclock -w

Download URL :之後提供的DB SERVER

· 基本上和上方敘述相同.
MySQL 5.X.X 版本 (64bit)
NEOPLE這邊進行設置



第二節 磁碟配置

File System: ext3 or xfs



[Game Server] [APP Server] [WEB Server] [COMMON Server] [Auction Server] [Relay Server] [Stun Server]

Mount Point	Size	File System
/boot	256MB	ext3
/home	其餘剩下的	xfs
/	20GB	ext3
/tmp	10GB	ext3
swap	8GB	swap

分隔劃分 設置

lvdisplay //LVM 分隔劃分確認
lvcreate -l 100%FREE -n lv_home vgdata // 製成分隔
mkfs.xfs /dev/vgdata/lv_home // 分隔以 xfs編排
echo "/dev/vgdata/lv_home     /home             xfs     defaults        在1 2" >> /etc/fstab // /et/fstab設置



 [DB Server]

Mount Point	Size	File System
/boot	256MB	ext3
/	20GB	ext3
/tmp	10GB	ext3
/mysql	50GB	xfs
/data	剩餘的全部	xfs
swap	8GB	swap

分隔劃分設置

lvcreate -L+20G -n lv_mysql vgdata
lvcreate -l 100%FREE -n lv_dblab vgdata
mkfs.xfs /dev/vgdata/lv_mysql
mkfs.xfs /dev/vgdata/lv_dblab
echo "/dev/vgdata/lv_mysql     /mysql             xfs     defaults        0 0" >> /etc/fstab
echo "/dev/vgdata/lv_dblab     /dblab             xfs     defaults        0 0" >> /etc/fstab



第三節 SYSTEM CORE SETTING

接下來的套用在全部SERVER套用 (在NEOPLE提供的 OS套用)

◈ Kernel parameter change
/etc/sysctl.conf
net.ipv4.tcp_syncookies = 1

§ SYN cookies 套用 -> 全部SERVER共同套用, 包含DB SERVER, private network 內的 DB SERVER也會發生  SYN Attack

◈ /etc/security/limits.conf
$user soft nofile 2048
$user hard nofile 4096

§ Open file 數調整 -> 特殊應用的情況, 容許的數量超過1024的情況下也會發生



第四節 SERVER配置的環境CFG檔案

設定環境檔案之前, 先製成整理要使用的port的分流(頻道)分布表.



第一項 GAME SERVER

df_game_r

· 通訊錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設置	參考事項
/home/neople/game/	通訊錄	game server  base 通訊錄	neople(neople)	0755
/home/neople/game/cfg	通訊錄	game server 程式的configuration  檔案通訊錄	neople(neople)	0755
/home/neople/game/pid	通訊錄	game server 程式的 process id 紀錄通訊錄	neople(neople)	0755
/home/neople/game/log	通訊錄	game server程式的log 紀錄通訊錄	neople(neople)	0755
/home/neople/game/Script.pvf	檔案	遊戲劇情檔案	neople(neople)	0755
/home/neople/game/df_game_r	檔案	game server 二元檔案	neople(neople)	0755
/home/neople/game/publickey.pem	檔案	啟動SERVER時需要的認證鍵	neople(neople)	0755
/home/neople/game/server_dnf.str	檔案	劇情他國語言支援	neople(neople)	0755

· 環境設定檔案 (/home/neople/game/cfg 中 "server名編號".cfg 中)cain01.cfg) 儲存.

下列為現在套用的server設定檔案,隨時可以變更 .

gc_no = 1010  # 遊戲SERVER分流(頻道) server_type = 0 channel_no = 10  # 分流(頻道)編號 channel_name = ch.10# 分流(頻道)名稱(在遊戲中顯示) ip = 203.69.93.2# 遊戲SERVER  IP tcp_port = 10012 # game server使用的 TCP port udp_port = 11012 # game server使用的 UDP port udp_ip_of_monitor = 172.1.2.61# monitor server IP udp_port_of_monitor = 30301 # monitor server UDP port tcp_port_of_monitor = 30301# monitor server TCP  port udp_ip_of_doublecheck = 172.1.2.51 # cut off server設定 udp_port_of_doublecheck = 30701# cut off  server設定 udp_ip_of_statistic = 172.1.2.61 # 指標server ip udp_port_of_statistic = 30501  # 指標使用 port udp_ip_of_guild = 172.1.2.61# 公會SERVER IP udp_port_of_guild = 30401# 公會SERVER UDP PORT tcp_port_of_guild = 30401# 公會SERVER TCP PORT udp_ip_of_channel = 172.1.2.51#分流中繼server IP udp_port_of_channel = 7000#分流中繼server使用port tcp_port_of_channel = 7000# 分流中繼server使用port  exchange_server_ip = 203.69.93.2 #玩家切換分流時使用 exchange_server_port = 20012 # exchange port udp_ip_of_hades = 172.1.2.148 udp_port_of_hades = 31001 tcp_port_of_hades = 31001 auction_server_ip = 172.1.2.91 auction_server_port = 30801 //cera_auction_server_ip = 172.1.3.4 //cera_auction_server_port = 31401 ipg_ip = 61.215.216.233  # billing server位置 nxj_ipg_ip = 61.215.216.233 nxj_ipg_port = 9006 relay_ip = 203.69.93.81# relay使用 IP relay_tcp_port = 7200 # relay server使用  TCP port relay_udp_port = 7200# relay server使用UDP port stun_ip= 203.69.93.71  # stun ip 登錄 stun_ip= 203.69.93.72  # stun ip 登錄 stun_ip= 203.69.93.73  # stun ip 登錄 stun_port=2311 # stun 使用PORT(必須使用2個以上) stun_port=2312  # stun 使用PORT (stun Port 只使用一個時,client  Port 無法被傳達) stun_port=2313 lls_keys = 3240332317335214766634233322344377569687 #eth Mac 的相關設定– 設定皆為neople提供  //chatting_server_ip = 172.1.3.4 //chatting_server_port = 40404 //social_event_server_ip = 172.1.3.4 //social_event_server_tcp_port = 40405 //mobile_server_ip = 172.1.3.4 //mobile_server_port = 30809 //community_server_ip = 172.1.3.4 //community_server_port = 39500 //nexon_billing_ip = 211.218.232.97 //nexon_billing_port = 36500 db_thread_count = 3 # DB 連結數 master_db_ip = 172.1.2.141 master_db_port = 3306 master_db_acc = taiwan_game master_db_pwd = e57da631f47c906741616e764bfee89568b80c38ec48cad4 master_db_name = d_taiwan server_group = 1  # 設定遊戲SERVER組 fatigue_time = 06  # 疲勞度重置時間 (早上6點) avatar_time = 60  # 不使用 max_user_num = 600  # 各分流的玩家數量 db_tbl_file = db_info_arad header_classification = 0 1 header_msg_no = 5 1 header_sLength = 1 4 //header_garvage = 6 1 header_checksum = 7 4 header_sequence = 11 2 header_load_interval = 10 header_mangled_length = 13 libserverlib_config_name = ServerLab script_dir = ./Script/ //stand_alone = yes scriptpacks = yes

· 需要文庫

MySQL-share-community-5.x.xx.x.x64.rpm  /usr/lib/libnxencryption.so (NEOPLE提供)



第二項 APP SERVER

df_monitor_r

· 目錄 / 檔案位置結構

目錄 (檔案)名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/game/	目錄	server程式 base 目錄	neople(neople)	0755
/home/neople/game/cfg	目錄	server程式 configuration  檔案目錄	neople(neople)	0755
/home/neople/game/pid	目錄	server程式 process id 紀錄目錄	neople(neople)	0755
/home/neople/game/log	目錄	server程式 log 紀錄目錄	neople(neople)	0755
/home/neople/game/table	目錄	game server和適用 IP port 資訊目錄	neople(neople)	0755
/home/neople/game/table/server_config.tbl	檔案	game server和適用 IP port 資訊目錄	neople(neople)	0755
/home/neople/game/df_monitor_r	檔案	執行的程式	neople(neople)	0755

· 環境設定檔案儲存於 (/home/neople/game/cfg  "環境設定檔案名稱".cfg )mnt_cain.cfg) .

# field以 tab分離 # 行列數超過10以上,monitor server會修改來源 #------------------------------------------------------------------------------------------------------ #為了計算 Application的 tick 設定值 1.Define_Tick_Count_Value                       30 #接收 Packetˇ的 serverUDP port 2.Define_Server_UDP_Port                        30301 # server組編號, 1 : 卡恩, 2 :狄瑞吉, 3 : 希洛克, 4 : 普雷, 5 : 凱西亞斯, 6 : 赫爾德, 99 : first server , 98 : 開發server 3.Server_Group                                  1 #接收 Packe的server  TCP port 4.Define_Server_TCP_Port                        30301 # monitor server port 5.Define_DBMW_TCP_IP                            172.1.2.61 #dbmw_mnt IP 6.Define_DBMW_TCP_PORT                      20201 #dbmw_mnt Port 7.Define_MANAGER_TCP_IP                      172.1.2.51 #df_manager_r server的 IP 8.Define_MANAGER_TCP_PORT                 40401  #df_manager_r server的 Port #-------|-------------|-------|---------------|------------------| #Type | Server Group| Index | Server IP | Server UDP Port | #-------|-------------|-------|---------------|------------------| DBMW 2 1 200 172.1.2.61 20201 Manager 4 1 202 172.1.2.51 40401 Relay 1 0 200 203.69.93.81 8200 // 卡恩伺服器使用的Relay Server IP, 加入Port. Relay 1 0 201 203.69.93.81 8201 Relay 1 0 202 203.69.93.81 8202 Relay 1 0 203 203.69.93.81 8203 Relay 1 0 204 203.69.93.81 8204 Relay 1 0 205 203.69.93.81 8205 Relay 1 0 206 203.69.93.81 8206 Relay 1 0 207 203.69.93.81 8207 Relay 1 0 208 203.69.93.81 8208 Relay 1 0 209 203.69.93.81 8209 Relay 1 0 210 203.69.93.81 8210 Relay 1 0 211 203.69.93.81 8211 Relay 1 0 212 203.69.93.81 8212 Relay 1 0 213 203.69.93.81 8213 Relay 1 0 214 203.69.93.81 8214



df_static_r

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	種類	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/statics/	目錄	server程式的 base 目錄	neople(neople)	0755
/home/neople/statics/cfg	目錄	server程式的 configuration  檔案目錄	neople(neople)	0755
/home/neople/statics/pid	目錄	server程式的 process id 紀錄目錄	neople(neople)	0755
/home/neople/statics/log	目錄	server程式的 log 紀錄目錄	neople(neople)	0755
/home/neople/statics/table	目錄	game server和應用IP port資訊目錄	neople(neople)	0755
/home/neople/statics/table/server_config.tbl	檔案	game server 和應用IP port資訊檔案	neople(neople)	0755
/home/neople/statics/df_statics_r	檔案	執行的程式	neople(neople)	0755



· 環境設定檔案儲存於 (/home/neople/statics/cfg 中 "環境設定檔案名稱".cfg)stat_cain.cfg )

# field以 tab分離 # 行列數超過10以上的話,monitor server會修改來源 #------------------------------------------------------------------------------------------------------ #為了計算 Application的 tick的設定值 1.Define_Tick_Count_Value 30 # 接收Packet的server  UDP port 2.Define_Server_UDP_Port 30501 # Server Group 3.Server_Group 1 #server組

· 環境設定檔案儲存於 (/home/neople/dbmw_stat/table 中 server_config.tbl) .

#-------|-------------|-------|---------------|------------------| #Type | Server Group| Index | Server IP | Server UDP Port | #-------|-------------|-------|---------------|------------------| 2 1 200 172.1.2.61 20301



df_guild_r

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	種類	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/guild/	目錄	server的程式  base 目錄	neople(neople)	0755
/home/neople/guild/cfg	目錄	server的程式 configuration檔案目錄	neople(neople)	0755
/home/neople/guild/pid	目錄	server的程式 process id 紀錄目錄	neople(neople)	0755
/home/neople/guild/log	目錄	server的程式 log 記錄目錄	neople(neople)	0755
/home/neople/guild/table	目錄	game server和和應用IP port資訊目錄	neople(neople)	0755
/home/neople/guild/table/server_config.tbl	檔案	game server和應用 IP port資訊檔案	neople(neople)	0755
/home/neople/guild/df_guild_r	檔案	執行的程式	neople(neople)	0755

· 環境設定檔案儲存於 (/home/neople/game/cfg 中 "環境設定檔案名稱".cfg )gld_cain.cfg) .

# field以 tab分離 #  行列數超過10以上的話,monitor server會修改來源 #------------------------------------------------------------------------------------------------------ # 為了Application的 tick 計算的設定值  1.Define_Tick_Count_Value                       30 # 接收Packet的server  UDP port 2.Define_Server_UDP_Port                        30401 # server組編號, 1 : 卡恩, 2 :狄瑞吉, 3 : 希洛克, 4 : 普雷, 5 : 凱西亞斯, 6 : 赫爾德, 99 : first server , 98 : 開發server 3.Server_Group                                  1 # 接收Packet的server TCP port 4.Define_Server_TCP_Port                        30401 5.Define_DBMW_TCP_IP                            172.1.2.61 6.Define_DBMW_TCP_PORT                          20201 #-------|-------------|-------|---------------|------------------| #Type   | Server Group| Index |  Server IP    | Server UDP Port  | #-------|-------------|-------|---------------|------------------| DBMW    2               2      200     172.1.2.61           20201



df_dbmw_r(dbmw_mnt)

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/dbmw_mnt/	目錄	server程式的 base 目錄	neople(neople)	0755
/home/neople/dbmw_mnt/cfg	目錄	server程式的configuration 檔案目錄	neople(neople)	0755
/home/neople/dbmw_mnt/pid	目錄	server程式的 process id 紀錄目錄	neople(neople)	0755
/home/neople/dbmw_mnt/log	目錄	server程式的 log紀錄目錄	neople(neople)	0755
/home/neople/dbmw_mnt/table	目錄	서버 和應用IP port資訊目錄	neople(neople)	0755
/home/neople/dbmw_mnt/table/server_config.tbl	檔案	서버 和應用IP port資訊檔案	neople(neople)	0755
/home/neople/dbmw_mnt/df_dbmw_r	檔案	執行的程式	neople(neople)	0755

· 環境設定檔案儲存於 (/home/neople/game/cfg中 "環境設定檔案名稱".cfg) .



tick_value = 30 tcp_port = 20201 udp_port = 20201 dbmw_type = 1  #隨著設定值  變更為 1是 monitor, 2是 guild, 3是statics dbmw master_db_ip = 172.1.2.141 master_db_port = 3306 master_db_acc = taiwan_game master_db_pwd = e57da631f47c906741616e764bfee89568b80c38ec48cad4 master_db_name = d_taiwan server_group = 1



· 環境設定檔案儲存為 (/home/neople/dbmw_stat/table 에 server_config.tbl) .

#field 5j/3 tab으로 할것 #Type ============> 1 : game server, 2 : DB server, 3 : monitor sercer, 4 :  #Server Group ====> 1 : 卡恩, 2 :狄瑞吉, 3 : 希洛克, 4 : 普雷, 99 : first server #Index ===========> game server設定檔案的 channel_no, 60 : DB 中繼server, 61 : monitor server #Server UDP Port => game server 設定檔案的 udp_port #-------|-------------|-------|---------------|------------------| #Type   | Server Group| Index |  Server IP    | Server UDP Port  | #-------|-------------|-------|---------------|------------------| 3               1       201     172.1.2.61         30301



df_dbmw_r(dbmw_guild)

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/dbmw_guild/	目錄	server 程式 base 目錄	neople(neople)	0755
/home/neople/dbmw_guild/cfg	目錄	server程式 configuration 檔案目錄	neople(neople)	0755
/home/neople/dbmw_guild/pid	目錄	server程式的 process id 紀錄目錄	neople(neople)	0755
/home/neople/dbmw_guild/log	目錄	server程式的 log 紀錄目錄	neople(neople)	0755
/home/neople/dbmw_guild/table	目錄	server和應用 IP port資訊目錄	neople(neople)	0755
/home/neople/dbmw_guild/table/server_config.tbl	檔案	server和應用 IP 포트 資訊檔案	neople(neople)	0755
/home/neople/dbmw_guild/df_dbmw_r	檔案	執行的程式	neople(neople)	0755

· 環境設定檔案儲存於 (/home/neople/game/cfg 中 "環境設定檔案名稱".cfg) .

tick_value = 30 tcp_port = 20401 udp_port = 20401 dbmw_type = 2  #隨著設定的數值1為monitor, 2為 guild, 3變更為 statics dbmw master_db_ip = 172.1.2.141 master_db_port = 3306 master_db_acc = taiwan_game master_db_pwd = e57da631f47c906741616e764bfee89568b80c38ec48cad4 master_db_name = d_taiwan server_group = 1

· 環境設定檔案儲存於 (/home/neople/dbmw_stat/table 中 server_config.tbl) .

#field 以 tab分離 #Type ============> 1 : game server, 2 : DB server, 3 : monitor server, 4 : 其他 #Server Group ====> 1 : 卡恩, 2 : 狄瑞吉, 3 : 希洛克, 4 : 普雷, 99 :first server #Index ===========> game server設定檔案의 channel_no, 60 : DB 中繼server, 61 : monitor server #Server UDP Port => game server設定檔案의 udp_port #-------|-------------|-------|---------------|------------------| #Type   | Server Group| Index |  Server IP    | Server UDP Port  | #-------|-------------|-------|---------------|------------------| 5               1       203     172.1.2.61          30401



df_dbmw_r(dbmw_stat)

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/dbmw_stat/	目錄	server程式的 base 目錄	neople(neople)	0755
/home/neople/dbmw_stat/cfg	目錄	server程式的 configuration 檔案目錄	neople(neople)	0755
/home/neople/dbmw_stat/pid	目錄	server程式的 process id 紀錄目錄	neople(neople)	0755
/home/neople/dbmw_stat/log	目錄	server程式的log 紀錄目錄	neople(neople)	0755
/home/neople/dbmw_stat/table	目錄	server和應用 IP port資訊目錄	neople(neople)	0755
/home/neople/dbmw_stat/table/server_config.tbl	檔案	server和 應用 IPport資訊檔案	neople(neople)	0755
/home/neople/dbmw_stat/df_dbmw_r	檔案	執行的程式	neople(neople)	0755

· 環境設定檔案儲存於 (/home/neople/game/cfg 中 "環境設定檔案名稱".cfg)儲存.

tick_value = 30 tcp_port = 20301 udp_port = 20301 dbmw_type = 3 #隨著設定的值變更為 1是 monitor, 2是 guild, 3是 statics dbmw master_db_ip = 172.1.2.141 master_db_port = 3306 master_db_acc = taiwan_game master_db_pwd = e57da631f47c906741616e764bfee89568b80c38ec48cad4 master_db_name = d_taiwan server_group = 1

· 環境設定檔案儲存於 (/home/neople/dbmw_stat/table中 server_config.tbl) .

#-------|-------------|-------|---------------|------------------| #Type   | Server Group| Index |  Server IP    | Server UDP Port  | #-------|-------------|-------|---------------|------------------| 7               1       205     172.1.2.61          30501



第三項 CHANNELBRIDGE

df_bridge_r

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/bridge/	目錄	server檔案的 base 目錄	neople(neople)	0755
/home/neople/bridge/cfg	目錄	server檔案的 configuration  檔案目錄	neople(neople)	0755
/home/neople/bridge/pid	目錄	server檔案的 process id紀錄目錄	neople(neople)	0755
/home/neople/bridge/log	目錄	server程式的 log 記錄目錄	neople(neople)	0755
/home/neople/bridge/df_bridge_r	檔案	執行的程式	neople(neople)	0755

· 環境設定檔案儲存於 (/home/neople/bridge/cfg 中 "環境設定檔案名稱".cfg) .

[server] max_client = 1000  this_ip = 172.1.2.91 this_udp_port = 7000 # 應答待機 TCP Port this_tcp_port = 7000 # 應答待機 UDP Port [DB] db_ip = 172.1.2.141 # 輸入分流資訊的DB IP 資訊 db_name = d_channel #輸入分流資訊的 DB name資訊 db_id = taiwan_game db_pwd = taiwan^game  #db_pwd = e5700000000000000000000d4



df_manager_r

· 目錄 /檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/manager/	目錄	server程式的 base 目錄	neople(neople)	0755
/home/neople/manager/cfg	目錄	server程式的  configuration 檔案目錄	neople(neople)	0755
/home/neople/manager/pid	目錄	server程式的 process id 紀錄目錄	neople(neople)	0755
/home/neople/manager/log	目錄	server程式的 log 紀錄目錄	neople(neople)	0755
/home/neople/manager/table	目錄	server和應用 IP port資訊目錄	neople(neople)	0755
/home/neople/manager/df_manager_r	檔案	執行的程式	neople(neople)	0755

· 環境設定檔案儲存於 (/home/neople/manager/cfg 中"環境設定檔案名稱".cfg)

# field以 tab分離 # 行列數超過10以上的話,monitor server會修改來源 #------------------------------------------------------------------------------------------------------ # 為了計算Application的 tick 的設定值 1.Define_Tick_Count_Value 30 #接收 Packet的server UDP port 2.Define_Server_UDP_Port 40401 # 應答待機 UDP Port # 接收Packet的server TCP port 3.Define_Server_TCP_Port 40401 # 應答待機 TCP Port



df_community_r

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/community/	目錄	server程式的 base 目錄	neople(neople)	0755
/home/neople/community/cfg	目錄	server程式的 configuration 檔案目錄	neople(neople)	0755
/home/neople/community/pid	目錄	server程式的 process id 紀錄目錄	neople(neople)	0755
/home/neople/community/log	目錄	server程式的 log 紀錄目錄	neople(neople)	0755
/home/neople/manager/df_community_r	檔案	執行的程式	neople(neople)	0755



· 環境設定檔案 (/home/neople/community/cfg  中的 "環境設定檔案名稱".cfg 中) community.cfg) 儲存.

port = 31100



df_coserver_r

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/coserver/	目錄	server程式的 base 目錄	neople(neople)	0755
/home/neople/coserver/cfg	目錄	server程式的 configuration 檔案目錄	neople(neople)	0755
/home/neople/coserver/pid	目錄	server程式的 process id記錄目錄	neople(neople)	0755
/home/neople/coserver/log	目錄	server程式的 log 紀錄目錄	neople(neople)	0755
/home/neople/coserver/table	目錄	server和應用 IP port資訊目錄	neople(neople)	0755
/home/neople/coserver/df_coserver_r	檔案	要執行的程式	neople(neople)	0755

· 環境設定檔案儲存於 (/home/neople/game/cfg 中 "環境設定檔案名稱".cfg )coserver.cfg)

# fieldab #  20 #------------------------------------------------------------------------------------------------------  # Applicationick ġ  1.Define_Tick_Count_Value                       30  # Packet UDP # Cain Server  UDP Port 1                               30701  # Diregie Server  UDP Port 2                               30702  # Siroco Server  UDP Port 3                               30703 # Prey Server  UDP Port 4                               30704  # Casi Server  UDP Port 5                               30705  # Hilder Server  UDP Port 6                               30706 # Ruke Server  UDP Port 7                               30707  # Seria Server  UDP Port 8                               30708  # Anton Server  UDP Port 9                               30709  # Dev Server  UDP Port 98                              5005  # First Server  UDP Port 99                              30798



第四項STUN SERVER

df_stun_r

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/stun/	目錄	server程式的base 目錄	neople(neople)	0755
/home/neople/stun/cfg	目錄	server程式的 configuration 檔案目錄	neople(neople)	0755
/home/neople/stun/pid	目錄	server程式的 process id 記錄目錄	neople(neople)	0755
/home/neople/stun/log	目錄	server程式的 log 記錄目錄	neople(neople)	0755
/home/neople/stun/table	目錄	server和應用 IP port資訊目錄	neople(neople)	0755
/home/neople/stun/df_stun_r	檔案	執行的程式	neople(neople)	0755	各SERVER啟動3個

· 環境設定檔案儲存為 (/home/neople/stun/cfg 中 "環境設定檔案名稱".cfg) .

#cfg config 2311 2312 2313



第五項 RELAY SERVER

df_relay_r

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/relay/	目錄	server程式的 base 目錄	neople(neople)	0755
/home/neople/relay/cfg	目錄	server程式的 configuration 檔案目錄	neople(neople)	0755
/home/neople/relay/pid	目錄	server程式的 process id 紀錄目錄	neople(neople)	0755
/home/neople/relay/log	目錄	server程式的 log 紀錄目錄	neople(neople)	0755
/home/neople/relay/table	目錄	server和應用 IP port資訊目錄	neople(neople)	0755
/home/neople/relay/df_relay_r	檔案	執行的程式	neople(neople)	0755	各server啟動15個

· 環境設定檔案儲存於 (/home/neople/stun/cfg中 "環境設定檔案名稱".cfg 예)relay_200.cfg ) .
各物理server有 CFG 15個

[server] max_client=1000 this_ip = 203.69.93.81 this_tcp_port=7200 # 參照分流表製成 this_udp_port=7200 # 參照分流表製成  this_pvp_channel=0 [aradauth] udp_port_to_monitor=8200 monitor_ip=172.1.2.61 monitor_port=30301  relay_index=200 #  參照分流表製成



第六項 CHANNEL SERVER

df_channel_r

· 目錄 / 檔案位置結構

目錄 (檔案) 名稱 (full path)	區分	說明	擁有者 (所屬團隊)	權限設定	參考事項
/home/neople/channel/	目錄	server程式的 base目錄	neople(neople)	0755
/home/neople/channel/cfg	目錄	server程式的 configuration  檔案目錄	neople(neople)	0755
/home/neople/channel/pid	目錄	server程式的 c process id 記錄檔案	neople(neople)	0755
/home/neople/channel/log	目錄	server程式的 c log 紀錄檔案	neople(neople)	0755
/home/neople/channel/channel_info	目錄	game server 和應用 IP port資訊目錄	neople(neople)	0755
/home/neople/channel/df_channel_r	檔案	執行的程式	neople(neople)	0755	各SERVER啟動1個

· 環境設定檔案 (/home/neople/channel/cfg 中以 "環境設定檔案名稱".cfg) 儲存

[server] max_client = 1000  this_ip = 203.69.93.52 this_tcp_port = 7001 this_udp_port = 7001 bridge_ip = 172.1.2.51 #中繼server IP bridge_port = 7000 id = 1
